Werkzeuge im Bearbeitungsmodus

Die folgenden Werkzeuge sind nur im Bearbeitungsmodus verfügbar.

Werkzeug Raster

Schaltet das Raster ein oder aus. Auch verfügbar unter Einstellungen.

Werkzeug Snap

Schaltet das Einrasten von Objekten auf dem Raster ein oder aus. Auch verfügbar unter Einstellungen.

Werkzeug Move

Ermöglicht Ihnen das Verschieben von Objekten entlang der X/Y/Z-Achsen. Bedienung erfolgt mit den Pfeilen.

Werkzeug Skalieren

Ermöglicht Ihnen eine Größenanpassung von Objekten entlang der X/Y/Z-Achsen. Bedienung erfolgt mit den kleinen Würfeln. Verwenden Sie den mittleren Würfel, um alle Achsen proportional zu verändern.

Werkzeug Drehen

Ermöglicht Ihnen ein Rotieren von Objekten um die X/Y/Z-Achsen.

Werkzeug Lokal

Schaltet die Objektwerkzeuge Verschieben und Drehen zwischen globaler XYZ-Orientierung und Objekt-XYZ-Orientierung um. Die Skalierung erfolgt immer in Bezug auf die lokale XYZ-Orientierung des Objekts.

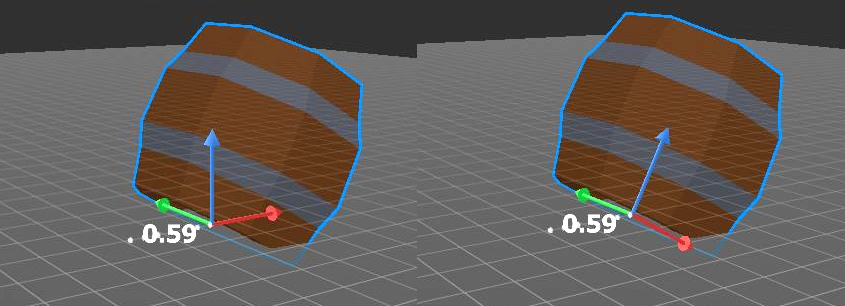

Beim linken Fass ist Lokal ausgeschaltet, weshalb sich das Werkzeug Move am Augment3d-Modell ausrichtet. Rechts ist Lokal eingeschaltet, weshalb sich das Werkzeug Move relativ zur Position des Fasses selbst ausrichtet.
